Aufgrund der grossen Anzahl an Funkgeräten und Anwendungsszenarien kann die Ausbildung nicht ausschliesslich im räumlich begrenzten Aussenbereich eines Ausbildungsplatzes stattfinden.

Deshalb wird das Training zunehmend in Ausbildungsräume, Übungs- und Waffenplätze sowie Instandhaltungsschulen verlagert. Dabei gilt es, realistische Funkumgebungen nachzubilden, wie sie auch im Einsatz vorkommen. Gleichzeitig müssen zahlreiche Ausbildungsräume und Funkarbeitsplätze flexibel miteinander verbunden werden können.

Genau dafür haben wir unser modulares Radio Training System entwickelt.

Das Radio Training System ist eine modulare Lösung für die gebäudeinterne Kommunikation zwischen Funkgeräten in Ausbildungs- und Testräumen. Es unterstützt Funksysteme im Frequenzbereich von 1 bis 512 MHz.

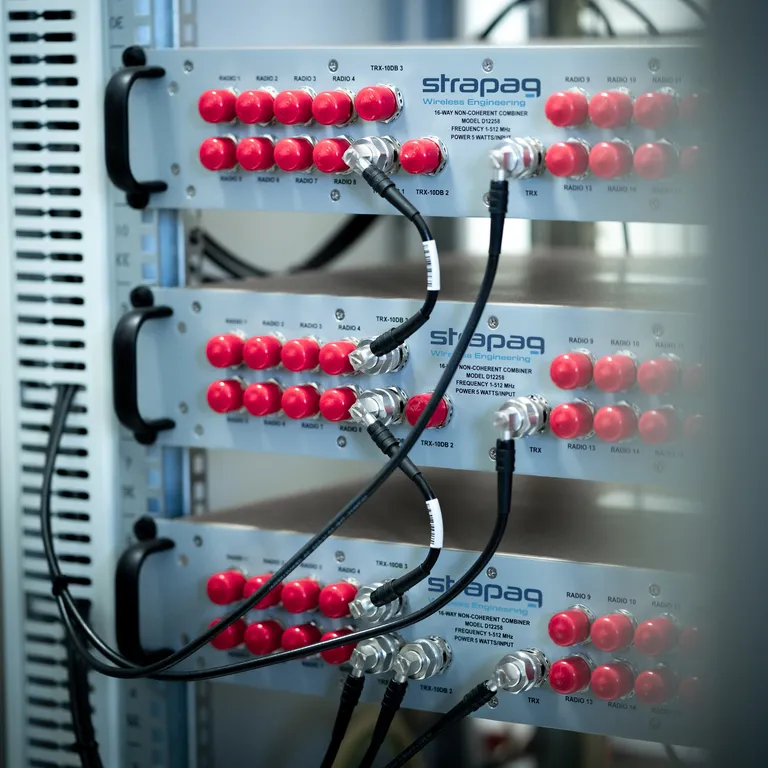

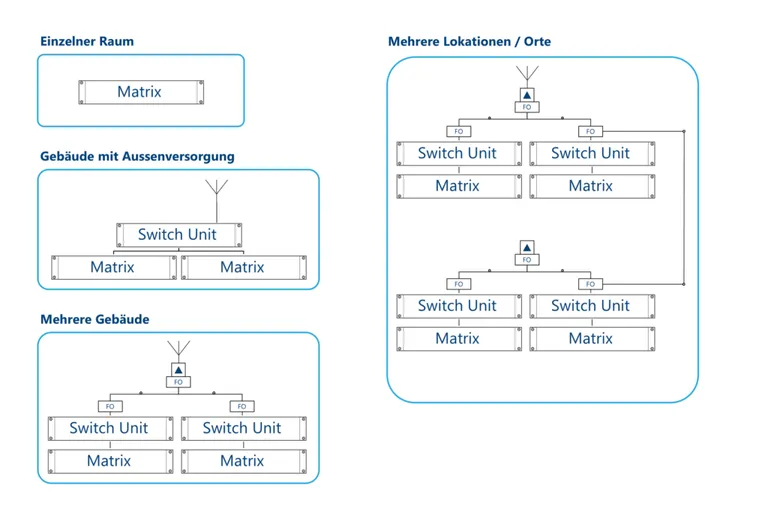

Zentrale Elemente bilden die Antennen- und HF-Matrizen. Diese lassen sich linien-, stern- oder bei Bedarf ringförmig zusammenschalten. Dadurch können zahlreiche Räume und hunderte Funkarbeitsplätze miteinander verbunden werden.

Dank des modularen Aufbaus kann das System auch klein starten – beispielsweise mit einem einzelnen Ausbildungsraum und wenigen Funkarbeitsplätzen. Bei steigenden Anforderungen lässt es sich schrittweise um weitere Räume, Gebäude und Arbeitsplätze erweitern.

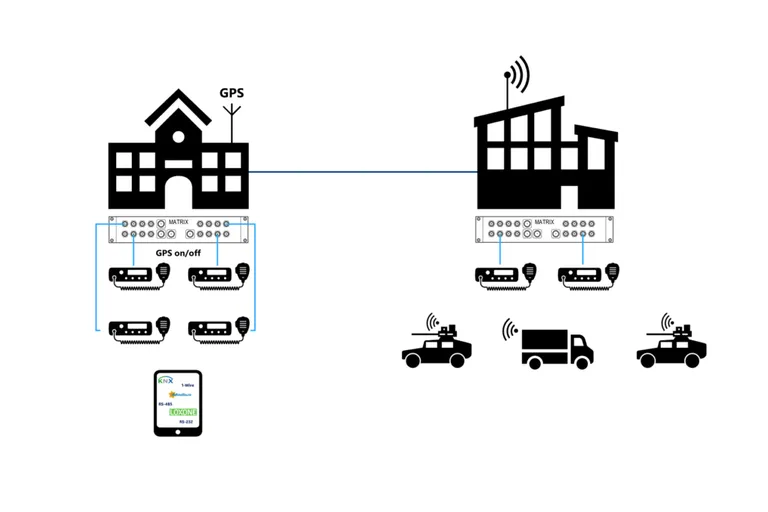

Über zuschaltbare Aussenantennen können zudem mobile Teilnehmer und Fahrzeuge im Umfeld der Gebäude in die Trainingsszenarien eingebunden werden. So lassen sich Innen- und Aussenbereiche zu einer realitätsnahen Funkumgebung verbinden.

Neben der Ausbildung eignet sich das System auch für das Testen von Funkgeräten und Funklösungen. Mit dem entsprechenden Ausbau können künstliche Störsignale oder schlechte Funkbedingungen gezielt in das System eingespeist werden. Dadurch lassen sich unterschiedliche Einsatzsituationen kontrolliert und reproduzierbar simulieren.

Über standardisierte Schnittstellen kann die Lösung in ein Steuerungs- und Gebäudemanagementsystem integriert werden. Damit lassen sich beispielsweise die HF-Switches steuern, welche die einzelnen Antennenmatrizen mit Aussenantennen und Leistungsverstärkern verbinden.

Auch optionale GPS-Verstärker können selektiv ein- und ausgeschaltet werden. Wichtige Komponenten wie Speisungen, FO-Module und Leistungsverstärker werden laufend auf ihre Funktion überwacht. Bei einer Störung wird automatisch eine Alarmierung ausgelöst.

Modulare Lösungen für komplexe Kundenbedürfnisse

Das Radio Training System ist konsequent modular aufgebaut. Dadurch können wir die Lösung exakt auf die Anzahl der Funkarbeitsplätze, die vorhandenen Räumlichkeiten und die gewünschten Trainingsszenarien abstimmen.

Jedes Projekt beginnt deshalb mit einer strukturierten Erhebung der Anforderungen. Gemeinsam mit dem Kunden definieren wir, welche Funksysteme, Räume, Aussenanlagen, Fahrzeuge und zusätzlichen Funktionen in das Gesamtsystem integriert werden sollen.

Auf dieser Grundlage erstellen wir ein technisches Konzept und ein Realisierungspflichtenheft. Darin werden die Systemarchitektur, die einzelnen Komponenten, die Schnittstellen sowie die Anforderungen an Steuerung, Überwachung und Betrieb verbindlich festgehalten.

Facts & Figures

• Flexibles System zur Verbindung von Funkarbeitsplätzen und Übungsräumen über HF-Matrizen beziehungsweise Koppelfelder.
• Kompatibel mit einer breiten Palette von Funksystemen im Frequenzbereich von 1 bis 512 MHz.
• Räume, Gebäude und Aussenanlagen lassen sich flexibel zu unterschiedlichen Funkumgebungen verbinden.
• Verschiedene Trainings- und Einsatzszenarien können realitätsnah abgebildet werden.

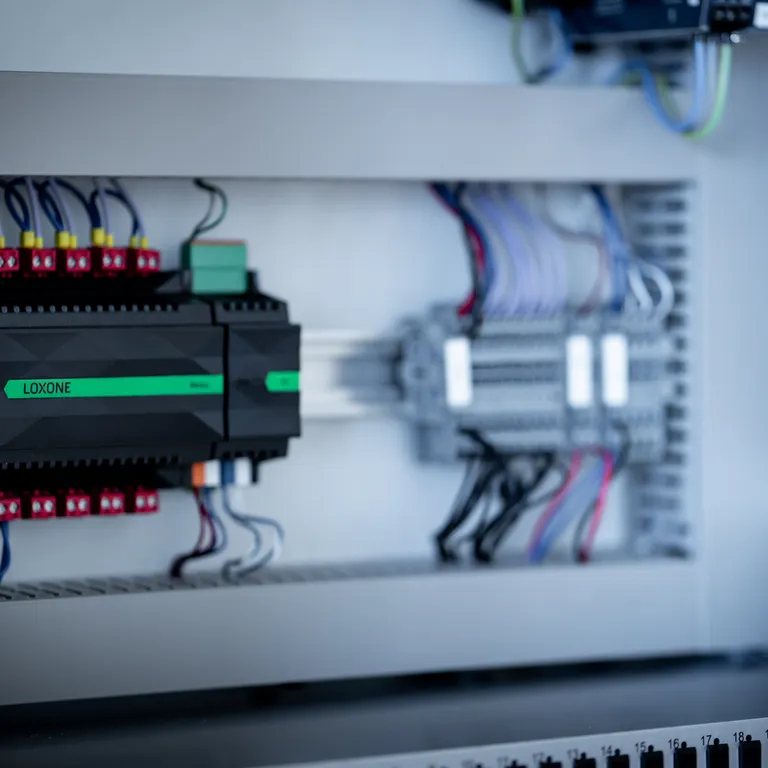

• Integration in Gebäudeautomationssysteme wie Loxone zur Steuerung und Überwachung der Anlage.
• Hohe Flexibilität bei gleichzeitig sehr geringen Funkemissionen in den Ausbildungsräumen und der Umgebung.
• Einbindung mobiler Teilnehmer wie Fahrzeuge über zuschaltbare Aussenantennen.
• Selektiv zu- und abschaltbare GPS-Versorgung.

Im Factsheet finden Sie mehr Informationen zum Radio Training System.
