Ausgangslage und Herausforderung

Die bisher eingesetzten Testsender unterstützten ausschliesslich 4G. Für zukünftige Planungen benötigte Swisscom eine Lösung, die auch 5G NR abdeckt. Strapag erhielt deshalb den Auftrag, die bestehenden Geräte technisch zu modernisieren und für den Einsatz im Feld weiterzuentwickeln.

Der neue Testsender sollte 4G und 5G NR im Frequenzbereich von 700 MHz bis 3,6 GHz unterstützen, eine Sendeleistung von mindestens 20 dBm erreichen und mit dem Messsystem TEMS kompatibel sein. Weitere Anforderungen waren eine Betriebsdauer von mehr als vier Stunden, eine kompakte Bauweise und eine einfache Bedienung ohne externen Laptop. Gleichzeitig sollten möglichst viele bestehende Komponenten weiterverwendet werden.

Lösung und Ergebnis

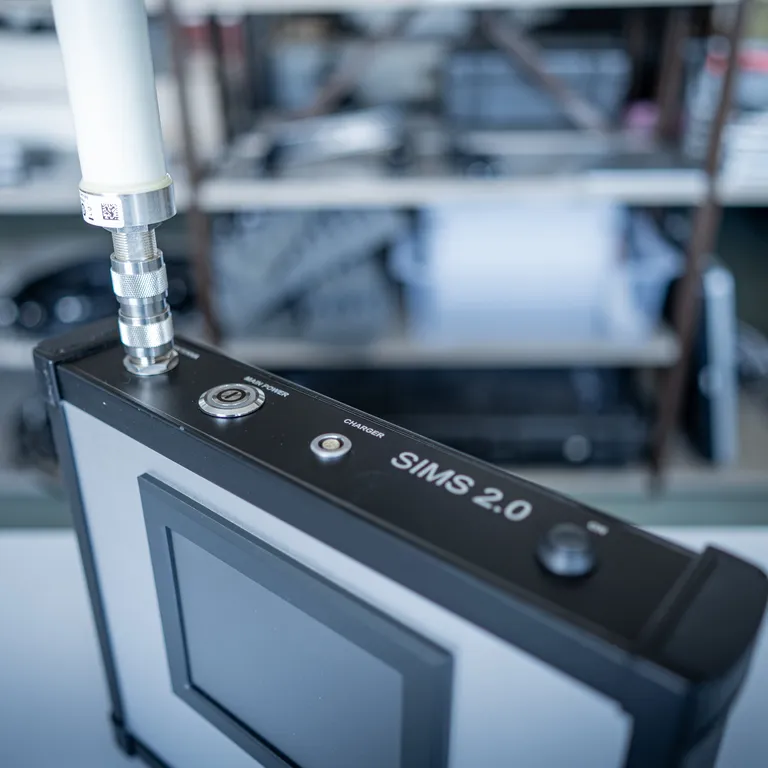

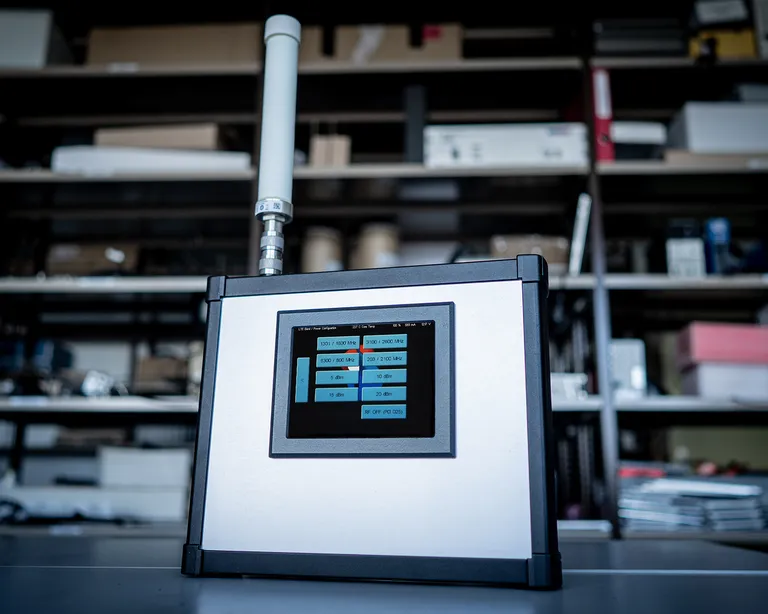

Strapag entwickelte den bestehenden Testsender auf Basis einer Software-Defined-Radio-Architektur weiter. Dazu wurde die vorhandene Plattform mit einem leistungsfähigeren Mini-Computer, Akkus mit höherer Kapazität und einem integrierten Touchdisplay ergänzt.

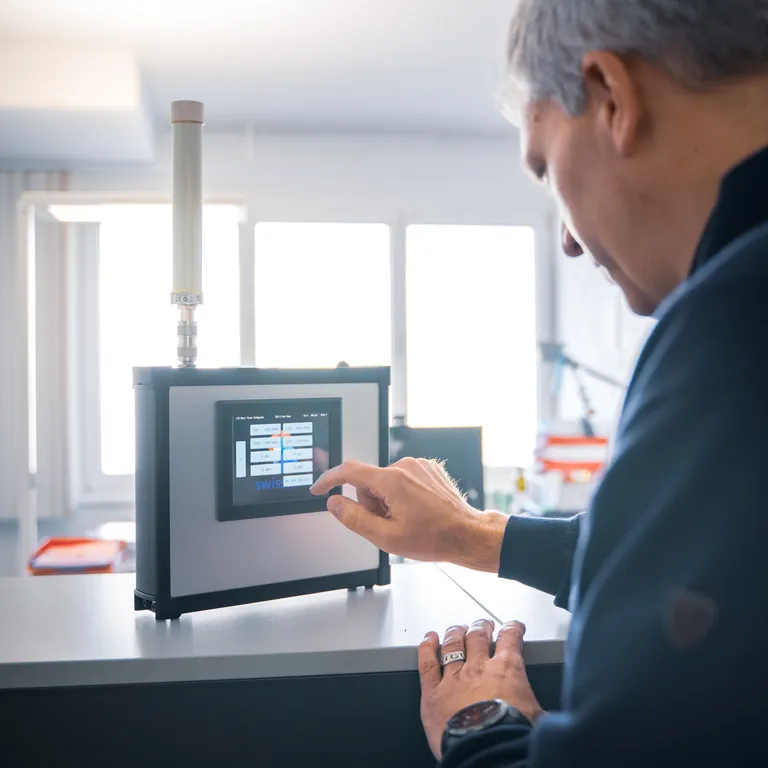

Mobilfunktechnologie, Frequenzband und Sendeleistung lassen sich direkt am Gerät einstellen. Anschliessend simuliert der Testsender das entsprechende Mobilfunknetz im Gebäude. Auch der Systemstatus, der Batteriestand und Informationen zur Fehlerbehebung sind jederzeit abrufbar.

Vor der Serienproduktion wurde ein Prototyp entwickelt und gemeinsam mit den Anwendern unter realen Bedingungen getestet. Das fertige Gerät erreicht im permanenten Sendebetrieb eine Laufzeit von mehr als fünf Stunden. Dank der SDR-Architektur können zukünftige Funktionen und Anforderungen flexibel über Software-Updates ergänzt werden.
